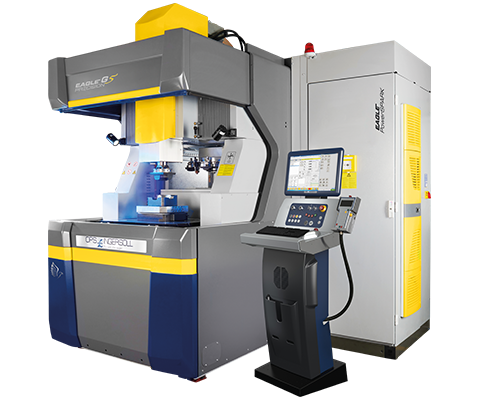

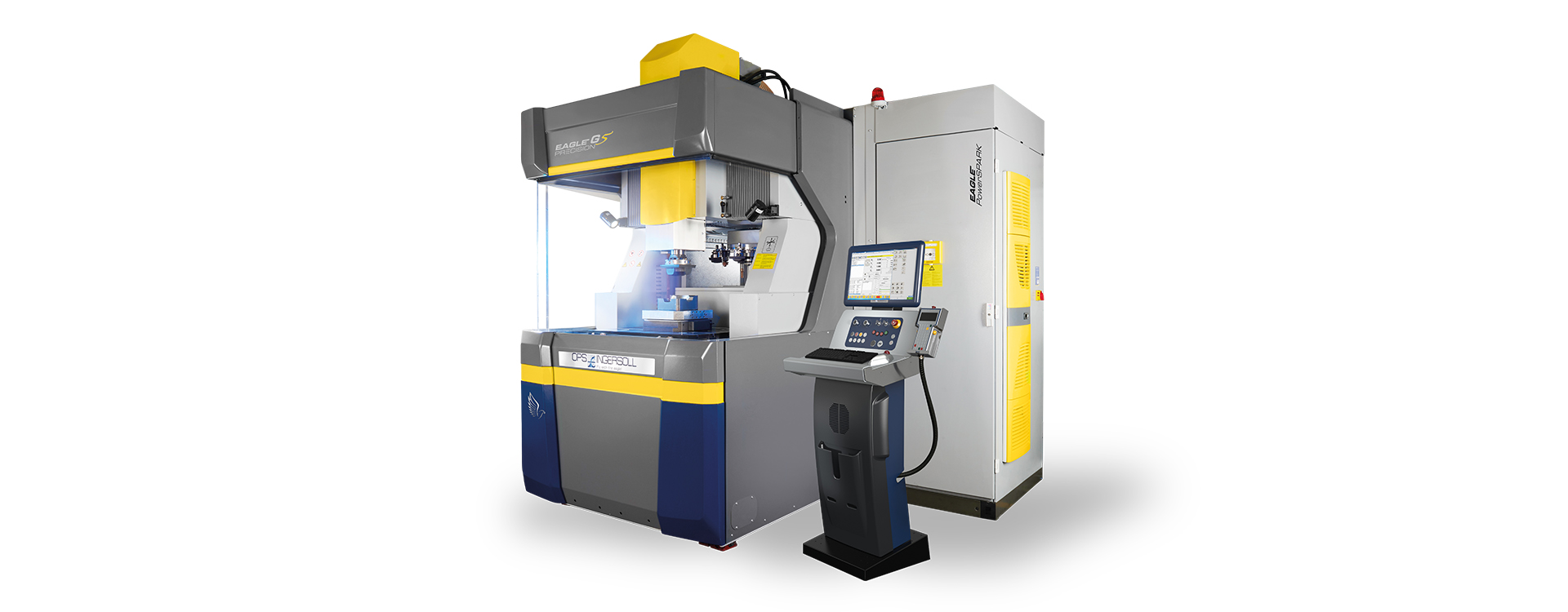

EAGLE G5
Precision
_{Voführmaschine Bj. 2022}

Messen und Events
Derzeit keine Termine geplant

Treten Sie mit uns in Kontakt
Zum Kontaktformular

Rufen Sie uns an unter
+49 2736 446-0

Maschinendaten

Gewährleistung: 12 Monate nach Inbetriebnahme, max. 14 Monate nach Lieferung

Verfügbar: kurzfristig nach Auftragsbestätigung, Zwischenverkauf vorbehalten!

Dienstleistung: Transport, Inbetriebnahme und Schulung können zusätzlich gemäß unseren am Tage der Leistungserbringung gültigen Servicebedingungen bestellt werden. Die Abrechnung erfolgt nach tatsächlichem Aufwand.

4-Achs

X/Y/Z = 525 / 400 / 450 mm
C = 360°
max. 1.000 kg

Standardausführung

Technische Daten

Verfahrwege (x/y/z)

525 / 400 / 450 mm

Arbeitsbehälter (x/y/z)

770 / 670 / 440 mm

Tragfähigkeit Arbeitstisch

1.000 kg

Abstand Tisch / Elektrodenfutter

min. 135 mm / max. 585 mm

Auflagefläche Arbeitstisch (BxT)

750 x 650 mm

Kopflast

100 kg

Baujahr

2022

Datenblatt (PDF)

Ausstattung

CNC Eagle PowerSPARK One
- 22" Bildschirm mit Touchscreen-Bedienung
- Programmiersystem EAGLE PowerSPARK Editor
- PowerSPARK Handheld - multifunktionales Handbediengerät
- Manuelles Erodieren mit PowerSPARK Handheld
- Schnittstellen Ethernet und USB
- MultiControl light (Fernwartung über Internet mittels Teamviewer), kostenfrei während der Garantiezeit
Eagle PowerSPARK Generator 60 Amp. Arbeitsstrom
Eagle PowerSPARK Feinschlichtpaket (OKL < VDI16)
Eagle PowerJUMP mit 18m/min Intervallgeschwindigkeit in der Z- Achse
Therosymetrsches Design mit geschlossener Kabine
Lineares Meßsystem für X- und Y-Achse
ECOTEC Energiesparfunktion
Präzisionspaket EDM , zur Steigerung der Bearbeitungspräzision und Wiederholgenauigkeit

C-Achse ohne Spannfutter
Elektrodenwechsler 20-fach
Druckspülung programmierbar, Sauganschluß manuell
Filteranlage, 16m² Papierkerze
Vorbereitet zum Anschluß an Hauskühlung
CO₂ Feuerlöschanlage
Maschinenschuhe
Vorbereitung externe Erodiernebelabsaugung (Brandschutzklappe) und Teleskopabsaughaube
Arbeitsraumleuchte in LED-Ausführung
Lackierung: Strukturlack in Kobaltblau (RAL5013), Telegrau (RAL 7045), Schiefergrau (RAL7015), Rapsgelb (RAL1021)

inkl. Optionen

EAGLE PowerSPARK Hartmetall Paket inkl. Hochleistungsgenerator PT110
EAGLE PowerJUMP Plus mit 5m/min Intervallgeschwindigleit X- und Y-Achse, inkl. Hochleistungsservosystem in allen Achsen
Maschinenaufstellung in "Links-Ausführung" (d.h. Generator und Bedienpult links neben Maschine)
EROWA ITS Elektrodenspannsystem
Pneum. Druckerhöher
EAGLE PowerSPARK Editor Technologieprogrammierung auf CD für externen Programmierplatz
