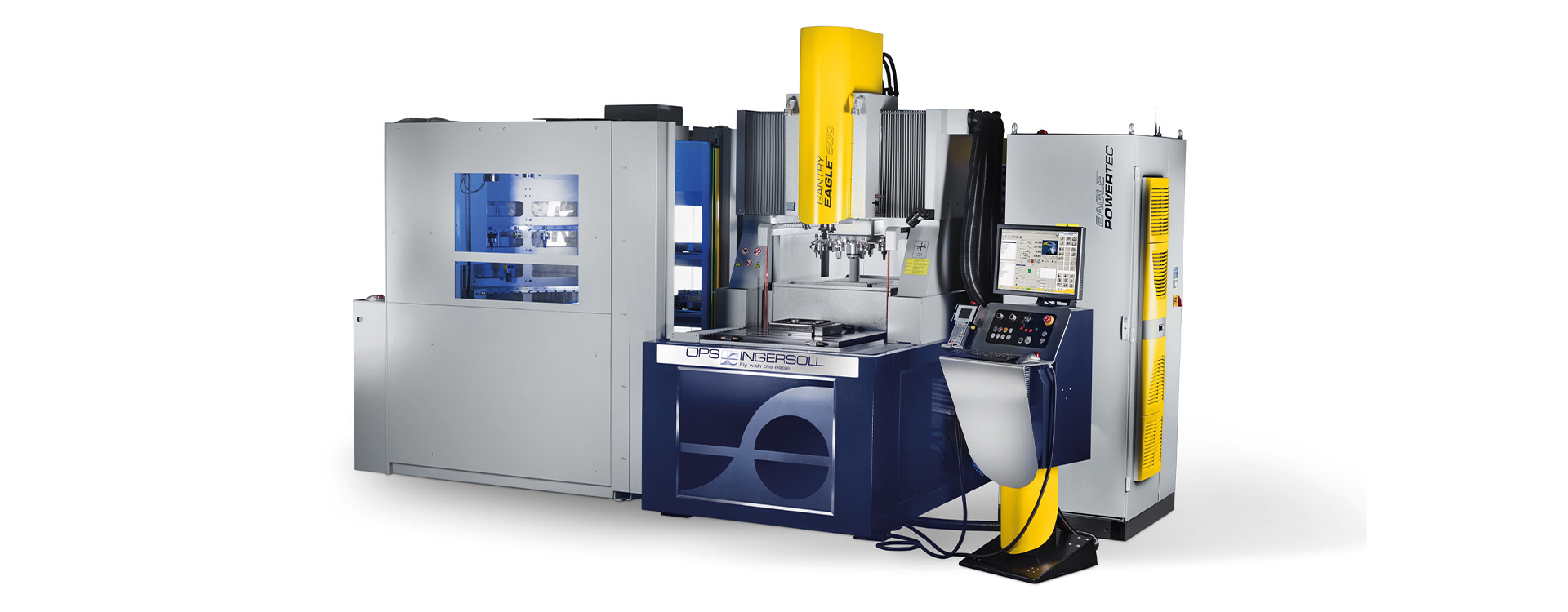

GANTRY EAGLE 500
Technik, die überzeugt

Treten Sie mit uns in Kontakt
Zum Kontaktformular
Rufen Sie uns an unter
+49 2736 446-0

Gutes konsequent weiterentwickelt
EAGLETec
inside

Unsere erfolgreiche GANTRY-Portalbauweise ist die Grundlage für höchste Dynamik und anspruchsvolle Anforderungen mit der bahnbrechenden EAGLE POWERTEC-Technologie. Die GANTRY EAGLE 500 erfüllt höchste Präzisionsanforderungen und erreicht extrem gute Oberflächenqualitäten bei komplexen Geometrien.

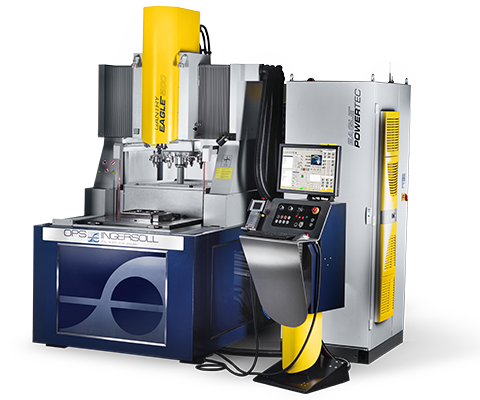

Setup GANTRY EAGLE 500

In Verbindung mit dem absenkbaren Tank, der ergonomisch günstigen Arbeitshöhe, der integrierten C-Achse und dem Elektrodenwechsler bietet Ihnen die GANTRY EAGLE 500 funktionelle, exzellente Qualität und einen hohen Bedienkomfort.

  • Flexibel automatisierbar
  • Kompakt
  • Schnell und hochgenau
4-Achs
X/Y/Z = 525 / 400 / 450 mm
C = 360°
max. 1.000 kg


Standardausführung

Technische Daten

Verfahrwege (x/y/z)
525 / 400 / 450 mm
Arbeitsbehälter (x/y/z)
770 / 670 / 440 mm
Tragfähigkeit Arbeitstisch
1.000 kg
Dielektrikumhöhe max.
programmierbar/autom.
375 mm
Auflagefläche Arbeitstisch (BxT)
750 x 650 mm
Kopflast
100 kg


Ausstattung

Neben zahlreichen Präzisionsfeatures können unsere Maschinen der EAGLE G-Line über optionale Erweiterungen perfekt auf Ihren speziellen Anwendungsfall ausgestattet werden.



Präzisionsfeatures

  • ADC – Active Dielectric Cooling
  • PGC – Position- & Geometric Compensation
  • TC – Temperature Compensation
  • IPR – Increase Precision & Repeatability


Bereits im Standard enthalten

  • EAGLE PowerTEC Feinschlichtgenerator PT60
  • EAGLE PowerJUMP mit 18m/min Intervallgeschwindigkeit in der Z-Achse
  • Lineares Messsystem in allen Achsen
  • ECOTEC Energiesparfunktion
  • C-Achse
  • Elektrodenwechsler 20-fach
  • Druckspülung programmierbar, Sauganschluss manuell
  • Filteranlage, 16m² Papierkerze
  • CO2 Feuerlöschanlage


Weitere Optionen (Auszug)

  • 110 Ampere Generator
  • Technologiepakete für Feinstschlicht- und Hartmetallbearbeitung
  • Spezielle Softwareoptionen für z.B. Erodieren ohne Flüssigkeitsüberdeckung (BA4)
  • Elektroden- und Werkstückspannsysteme aller namhaften Hersteller
  • 30-fach Elektrodenwechsler
  • Erodiernebelabsauganlage


Automationserweiterungen

  • MultiChange light/perfomance für Anbindung von bis zu 2 Maschinen
  • Vorbereitung (Schnittstellen) für Fremdautomationssysteme, z.B. EROWA, INDUNORM
  • Jobmanagementsoftware, z.B. EVOMECS, CERTA, SOFLEX

MultiChange Automationslösungen



Gantry Maschinen­konzept

Exzellentes Maschinendesign für Bedienerfreundlichkeit und geometrische Stabilität





Automation

Ihr Upgrade
zur Industrie 4.0

Mehr erfahren

Mit Automation in die nächste Generation der Präzisionsbearbeitung

Unsere zukunftsorientierten Automationslösungen der MultiChange Handlingsysteme sorgen für noch mehr Wirtschaftlichkeit durch vollautomatische und extrem zeitsparende Wechselsysteme für Elektroden und Werkstückpaletten. Ein weiterer Vorteil: Unsere MultiChange-Systeme meistern den Technologieverbund von Fräsen und Erodieren, sogar mit mehreren Maschinen.
