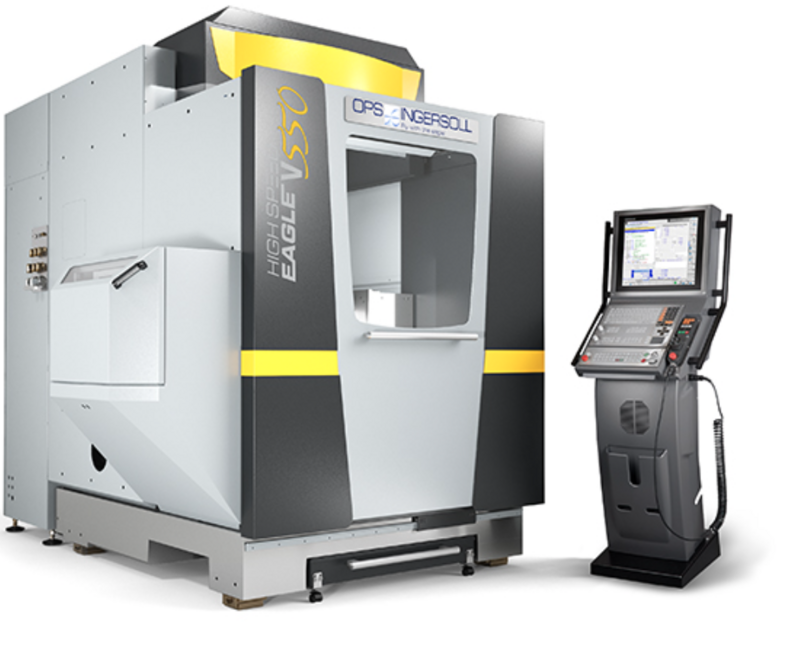

HIGH SPEED EAGLE V5
_{Hochdynamische Präzisions-Fräsmaschine}

Messen und Events
Derzeit keine Termine geplant

Treten Sie mit uns in Kontakt
Zum Kontaktformular

Rufen Sie uns an unter
+49 2736 446-0

Kompakte Präzision.
EAGLETec
inside

Die HIGH SPEED EAGLE V5 ist flexibel nutzbar für kleine und mittlere Werkstücke. Komplexe Konturen und Geometrien lassen sich in einer Aufspannung fertigen. Mit der HIGH SPEED EAGLE V5 bearbeiten Sie Ihre Graphitelektroden und andere staubende Materialien in höchster Präzision und ohne Nachbearbeitung. Sie ist ebenso für die Präzisionsbearbeitung von Stahlteilen hervorragend geeignet.

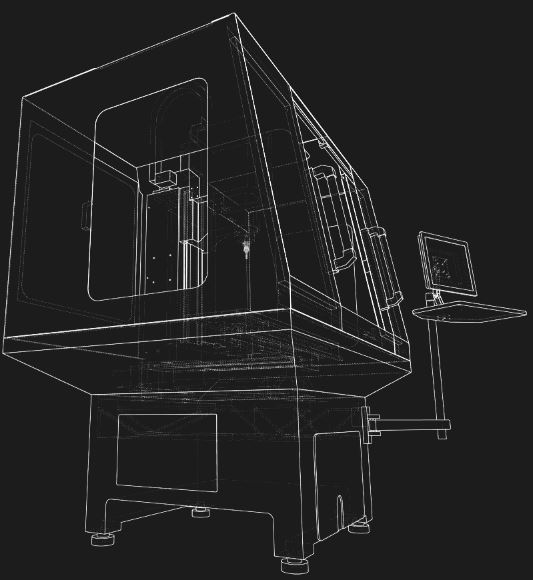

Setup HIGH SPEED EAGLE V5

Höchste Zerspanleistung mit 3-, 4- oder 5-Achsbearbeitung bei bester Oberflächenqualität: Die HIGH SPEED EAGLE V5 setzt Maßstäbe in der Hartbearbeitung - innovatives Temperaturmanagement und Vollkapselung inklusive.

Integrierter Werkzeugwechsler 32-fach
Flexible Automationslösungen möglich, auch als Nachrüstung
HEIDENHAIN-Steuerung TNC 640

3-Achs

X/Y/Z = 550 / 400 / 400 mm
max. 500 kg

5-Achs

Ø 400 mm / H = 380 mm
max. 250 kg

Standardausführung

Technische Daten

Verfahrwege (x/y/z)

550 / 400 / 400 mm

Tischmaße (x/y)

650 / 490 mm

Abstand HSK Aufnahme / Tisch

min. 155 / max. 555 mm
min. 50 / max. 450 mm

Belastung T-Nuten-Tisch

bis 500 kg

Hochfrequenzspindel

HSK E40 / HSK E50

Spindelleistung

15 kW / 17 kW

Werkzeug-Wechsler

32-fach (HSK E40)
24-/32-fach (HSK E50)

Abmessungen gesamt (BxHxT)

2.756 x 2.039 x 2.510 mm

Datenblatt (PDF) Aufstellplan (PDF)

Ausstattungsvarianten
**HIGH SPEED EAGLE Precision Line**

Zusätzliche Features für Top-Präzision

Mit unseren Erweiterungen der Precision-Line holen wir auch noch die letzten µm für die Präzisionsbearbeitung heraus: Erreichen Sie eine Genauigkeit von unter 10 µm bei 5-Achs-Simultanbearbeitung mit aktiver Temperierung aller Antriebskomponenten. Maximale Bearbeitungspräzision und Wiederholgenauigkeit durch geometrische und thermische Feinabstimmung im Arbeitsumfeld der Maschine sowie volumetrische Vermessung des Arbeitsraums mittels LaserTracer. Die Maßhaltigkeit zwischen Fräsmaschine und Kunden-Messmaschine wird mittels zertifiziertem Prüfnormal kontrolliert.

Jetzt beraten lassen

Ausstattung

Neben zahlreichen, integrierten Präzisionsfeatures können unsere Maschinen der HIGH SPEED V-Line über optionale Erweiterungen perfekt auf Ihren speziellen Anwendungsfall zugeschnitten ausgestattet werden.

Lorem ipsum dolor
Lorem ipsum dolor
Lorem ipsum dolor

Mehr erfahren Weiterführender Link

Lorem ipsum dolor sit amet

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Lorem ipsum dolor sit amet, consetetur sadipscing

Technologien für den Werkzeug- und Formenbau

Höchste Effizienz für den Formenbau erreichen Sie mit den herausragenden Eigenschaften unserer Maschinen für die Funkenerosion (EDM), Hochgeschwindigkeitsfräsen (HSC) oder im Verbund.

Lorem ipsum dolor sit ame

Lorem ipsum dolor sit amet dolor sit

Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. Sed ut perspiciatis.

Automation

Ihr Upgrade
zur Industrie 4.0

Mehr erfahren

Mit Automation in die nächste Generation der Präzisionsbearbeitung

Unsere zukunftsorientierten Automationslösungen der MultiChange Handlingsysteme sorgen für noch mehr Wirtschaftlichkeit durch vollautomatische und extrem zeitsparende Wechselsysteme für Elektroden und Werkstückpaletten. Ein weiterer Vorteil: Unsere MultiChange-Systeme meistern den Technologieverbund von Fräsen und Erodieren, sogar mit mehreren Maschinen.

Resale

Ihre Alternative
zu einem Neukauf

Jetzt anfragen

Junge Gebrauchtmaschinen von OPS-INGERSOLL

Bewährte Qualität aus dem Hause OPS-INGERSOLL gibt es auch aus zweiter Hand.
Die Gebrauchtmaschinen werden von unseren Technologieexperten werksüberholt und mit einer Werksgarantie angeboten. Als Hersteller der Maschinen bieten wir kompetente Schulungen in Ihrem Hause für diese Maschinen an. Sie wollen sich von der Langlebigkeit, Zuverlässigkeit und langanhaltenden Präzision unserer Maschinen überzeugen? Dann schenken Sie unseren Gebrauchtmaschinen ein zweites Leben.
