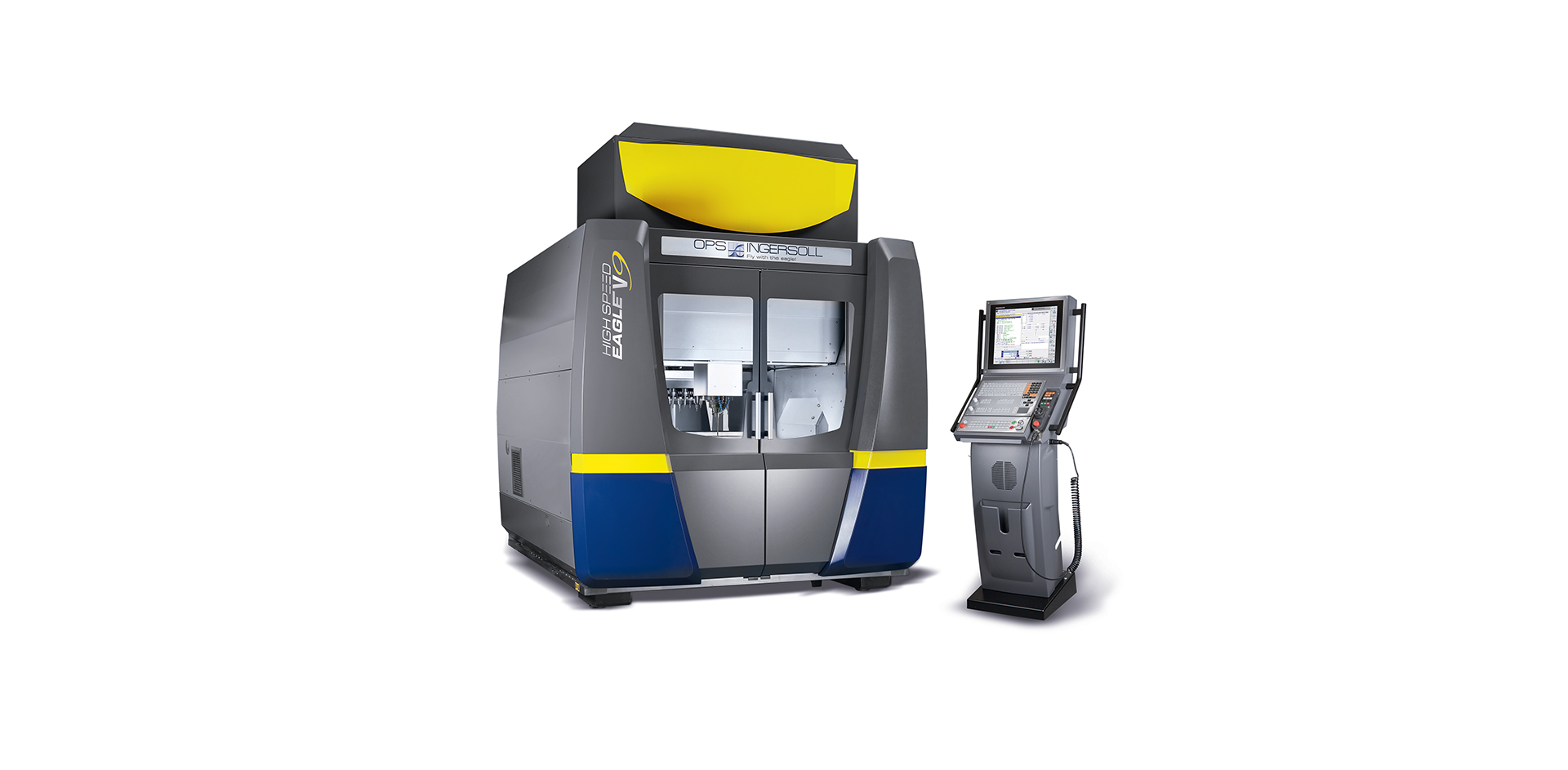

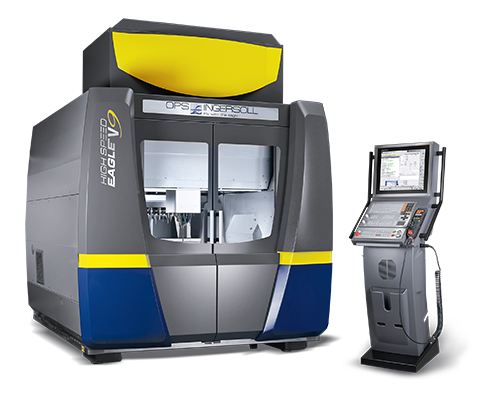

HIGH SPEED EAGLE V9
Voführmaschine Bj. 03/2017, Rev. 2023

Treten Sie mit uns in Kontakt
Zum Kontaktformular
Rufen Sie uns an unter
+49 2736 446-0

Maschinendaten

Dienstleistungen: Transport, Inbetriebnahme und Schulung können zusätzlich gemäß unseren am Tage der Leistungserbringung gültigen Servicebedingungen bestellt werden. Die Abrechnung erfolgt nach tatsächlichem Aufwand.

Gewährleistung: 6 Monate nach Lieferung

Verfügbar: ca. 3 Monate nach Auftragsbestätigung, Zwischenverkauf vorbehalten!

3-Achs
800 / 600 / 500 mm
max. 2.000 kg
5-Achs
Ø 600 mm / H = 550 mm
max. 500 kg


Standardausführung

Technische Daten

Verfahrwege (x/y/z)
800 / 600 / 500 mm
Tischmaße (x/y)
1000 / 660 mm
Abstand HSK Aufnahme / Tisch
min. 70 / max. 570 mm
Belastung T-Nuten-Tisch
bis 2.000 kg
Hochfrequenzspindel
HSK E40 / HSK E50 / HSK A63
Spindelleistung
15 kW / 17 kW / 22 kW
Werkzeug-Wechsler
88-fach
72-fach
48-fach
Abmessungen gesamt (BxHxT)
2.177 x 3.064 x 2.850 mm
Baujahr
03/2017
Revision
2023


Ausstattung

  • Doppel-Gantry-Antrieb in der X- und Y-Achse
  • Schwingungsdämpfendes Polymerbeton-Bbett mit fundamentfreier 3-Punkt-Aufstellung
  • Kugelrollspindeln mit direktgekoppelte AC-Servomotore
  • Absolutmeßsysteme mit je (2) Glasmaßstäben in X- und Y-Achse für erhöhte Genauigkeit
  • Verfahrwege X/Y/Z: 800 x 600 x 500mm
  • Max. Verfahrgeschwindigkeit 30m/min
  • Max. Beschleunigung 15m/s²
  • Präzisionspaket 1 mit Wärmetauscherkreis +/- 0,1°C und Antriebskühlung, inkl. Kompressor-Rückkühlgerät
  • Präzisionspaket 2 mit Positions- und Geometriefehler-Kompensation X-/Y-/Z-Achse
  • T-Nutentisch
  • Minimalmengenschmierung, Spindel extern
  • Blasluft Spindel extern
  • Autom. Zentralschmierung für Spindel-, Antriebs- und Führungssystem
  • Vollverkleidung mit Staub- und flüssigkeitsgeschützte Führungen und Antriebselemente
  • Schaltschrank mit Wärmetauscher für Umgebungstemperaturen bis 33°C
  • LED Leuchte Arbeitsraum
  • Spänekasten
  • Vorbereitung Werkstückspannsystem und Absaugung
  • Maschinenschuhe
  • HEIDENHAIN Steuerung TNC 640 HSCi, inkl.:
    Tastsystem Zyklen, Erweiterte Programmierzyklen
    Test- und Bearbeitungsgrafik
    Palettenverwaltung, Handrad Überlagerung
    Werkzeug Korrektur
    Wirbelfräsen > effiziente Bearbeitung beliebiger Nuten
    Ethernet-Schnittstelle
    HSC-Mode



inkl. Optionen HEIDENHAIN

  • Handrad HR410
  • Zugang zur Fernwartung, inkl. Heidenhain PC-Software und Installation beim Kunden im Rahmen der Inbetriebnahme (max. 1x je Werkstatt notwendig), ACHTUNG: Zwingend erforderlich, sofern nicht bereits im Werkstattumfeld vorhanden!


inkl. Optionen Maschine

  • Präzisionspaket 3 für 5-Achs Maschinen: Temperatur-Verlagerungs-Kompensation, bestehend aus:
    ATDC - Autom. Temperature Drift Control
    5-Achs Kompensation
    Heidenhain Option KinematicsOpt
    Hardware (Kugel) für KinematicsOpt
  • HF-Spindel HSK A63
    Spindelleistung 25kW, Drehzahl 1 bis 26.000 min-1
    Werkzeugwechsler HSK 63, 48-fach
  • 4./5. Achse (3+2), vorbereitet für Werkstückspannsystem (Standard T-Nutentisch entfällt)
    außermittig montiert
    Verfahrbereich: B = 140° / 60°; C = n x 360°
    Drehzahl: B = 25 1/min; C = 100 1/min
    Werkstück: Ø 600mm x 550mm hoch; max. 250kg simultan bei 10kgm²; max. 500kg angestellt bei 30kgm²
    Vorbereitet für pneum. Spannsysteme
    incl. Steuerungserweiterung:
    HEIDENHAIN: Rundtischbearbeitung, Koordinatenumrechnung, Interpolation Kreis in 3 Achsen
    HEIDENHAIN: Interpolation Gerade in 5-Achsen und Spline, 5-Achs Simultanbearbeitung
    HEIDENHAIN: LAC für automatische Antriebsoptimierung bei unterschiedlichen   Werkstückgewichten
  • Werkstückspannsystem EROWA UPC Production Chuck 320 x 320mm
  • Vorbereitung Nassbearbeitung: Ausstattung, bzw. Vorbereitung der HIGH SPEED EAGLE V9 für Anbindung an Wassermanagement, bestehend aus zusätzlichen Tropfrinnen, bzw. Wanne, Schläuchen für Kühlmedium, mech. und elektr. Vorbereitung
  • Klimagerät Schaltschrank und CNC für Umgebungstemperaturen bis 40°C
  • Ölnebelabsauganlage
  • Blum Lasersystem für Werkzeugbruchkontrolle und Werkzeuglängen Durchmesserkompensation
  • Infrarot Messtaster "Renishaw"
  • ECOTEC Energiesparfunktion
